Verwendung und Vorteile von Litzendrähten für die moderne Elektronik

Litzendraht hat viele dünne Litzen. Jeder Strang ist mit einer eigenen Isolierung versehen. Die Stränge sind verdrillt oder gruppiert. Dieses Design trägt dazu bei, Wechselstromverluste bei Hochfrequenzanwendungen zu senken. Jeder Strang trägt einen Teil des Stroms. Das Verdrehen kann in einer Gruppe oder in Mehreren Gruppen erfolgen. Gängige Isolierungsarten sind Polyurethan, Nylon und Polyester. Die folgende Tabelle zeigt, welche Stranggröße für verschiedene Frequenzbereiche geeignet ist:

Das Besondere an Litze ist, dass sie den Skin-Effekt fixiert. Durch den Skin-Effekt fließt Strom bei hohen Frequenzen nahe der Drahtoberfläche. Litzen sorgen dafür, dass die Dinge besser funktionieren und weniger Strom verloren geht. Ingenieure verwenden Litzen in vielen Dingen. Einige Beispiele sind Transformatoren, kabelloses Laden, medizinische Geräte und Motoren.

Wichtige Erkenntnisse

• Litzendraht besteht aus vielen dünnen, isolierten Litzen, die miteinander verdrillt sind. Dies hilft, den Energieverlust bei hoher Frequenz zu verhindern. Dieses spezielle Design löst den Skin-Effekt. Durch den Skin-Effekt fließt Strom nur an der Außenseite des Drahtes. Das verschwendet Strom. Litzendraht sorgt dafür, dass die Dinge besser funktionieren, indem er den Widerstand und die Hitze verringert. Es trägt dazu bei, dass Geräte wie Transformatoren und kabellose Ladegeräte gut funktionieren. Litzendraht ist flexibel und hat eine starke Isolierung. Dies macht es robust und einfach in kleinen Räumen und an schwierigen Orten zu verwenden. Ingenieure nutzen Litzen in vielen Bereichen. Dazu gehören medizinische Geräte, Funkgeräte und das Laden von Elektroautos. Es hilft, Energie zu sparen und sorgt dafür, dass alles besser funktioniert.

Grundlagen zu Litzendrähten

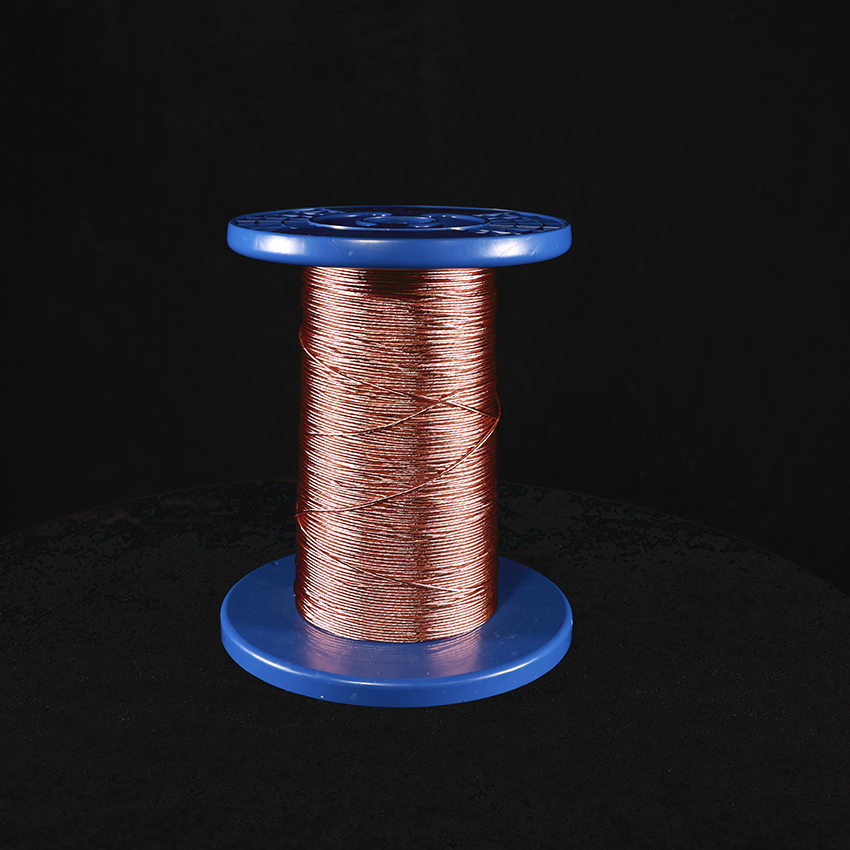

Konstruktion

Litzen zeichnen sich durch ihre einzigartige Konstruktion aus. Es werden viele dünne Drahtstränge verwendet. Jeder Strang verfügt über eine eigene Emaille-Isolierung. Diese Stränge verdrehen oder verweben sich in speziellen Mustern. Dieses Design trägt dazu bei, dass der Draht hochfrequente Ströme mit weniger Verlusten überträgt.

• Bei Litzen ist jeder Strang viel dünner als bei normalen Drähten.

• Die Stränge sind in komplexen Zöpfen oder Schichten gebündelt.

• Die Emaille-Isolierung bedeckt jeden Strang. Dies verhindert Kurzschlüsse und schützt vor Oxidation.

• Litzendraht hat oft zusätzliche Schichten wie Seide oder Nylon für Mehr Festigkeit und Isolierung.

• Die Dreh- und Webmuster stellen sicher, dass jeder Strang den Strom gleichmäßig teilt.

Litzen können für unterschiedliche Anforderungen hergestellt werden. Die Anzahl der Litzen, ihre Größe und die Art der Isolierung können sich ändern. Einige Litzen verwenden spezielle Muster, sogenannte Typen 1 bis 6, um bestimmten Verwendungszwecken gerecht zu werden. Die Emaille-Isolierung erfüllt in der Regel hohe thermische Standards, sodass der Draht hitzebeständig ist. Zusätzliche Servierschichten sorgen für zusätzlichen mechanischen Schutz und sorgen dafür, dass der Draht länger hält.

Tipp: Die Flexibilität von Litzendraht erleichtert den Einsatz in engen Räumen oder beim Wickeln von Spulen.

Wie sich Litz unterscheidet

Litzendraht unterscheidet sich in vielerlei Hinsicht von massivem oder normalem Litzendraht. Massivdraht hat einen dicken Kern. Bei Standardlitzen sind Mehrere Drähte miteinander verdrillt, die Litzen haben jedoch keine eigene Isolierung. Bei Litzen hingegen werden viele isolierte Litzen verwendet. Durch diese Bauweise erhält es besondere elektrische und physikalische Eigenschaften.

• Litzendraht reduziert den Skin-Effekt und den Proximity-Effekt. Diese Probleme führen dazu, dass der Strom bei hohen Frequenzen nur an der Oberfläche fließt.

• Die Isolierung an jedem Strang sorgt dafür, dass der Strom verteilt bleibt. Dies verringert den Widerstand und den Wärmeverlust.

• Litzen bleiben auch in großen Abmessungen flexibel. Massiver Draht kann brechen, wenn er zu stark gebogen wird.

• Die speziellen Verdrehungsmuster helfen dabei, dass sich jeder Strang an verschiedenen Positionen abwechselt. Dadurch bleibt der Strom ausgeglichen.

• Litzendraht eignet sich gut für Hochfrequenz- und Hochfrequenzstromversorgungen.

Die Konstruktion von Litzendraht ermöglicht eine bessere Leistung in Hochfrequenzschaltungen. Es hält die Signalqualität hoch und reduziert den Energieverlust. Durch die Isolierung und das Geflecht ist die Litze außerdem langlebiger und einfacher zu handhaben als Massivdraht. Für empfindliche elektronische Geräte wie Audiokabel oder kabellose Ladespulen entscheiden sich Anwender häufig für Litzen, da sie die Verluste gering und die Leistung hoch halten.

Hauteffekt

Was ist ein Hauteffekt?

Der Skin-Effekt tritt auf, wenn Wechselstrom durch ein Kabel fließt. Bei niedrigen Frequenzen breitet sich der Strom im Inneren des Drahtes aus. Wenn die Frequenz höher wird, wandert der Strom zur Drahtoberfläche. Dies geschieht, weil sich im Inneren des Drahtes Wirbelströme bilden. Diese Wirbelströme drücken den Hauptstrom nach außen. Der Großteil des Stroms fließt dann in einer dünnen Schicht nahe der Oberfläche. Diese dünne Schicht wird als Hauttiefe bezeichnet. Bei Kupfer beträgt die Skin-Tiefe etwa 8,5 Millimeter bei 60 Hz. Bei 1 GHz kann es auf nur 2 Mikrometer schrumpfen. Wenn die Eindringtiefe kleiner wird, führt das Innere des Drahtes fast keinen Strom Mehr. Dadurch steigt der Widerstand des Drahtes und es wird Mehr Energie verschwendet. Der Skin-Effekt tritt bei DC nicht auf. Der Gleichstrom fließt gleichmäßig durch den gesamten Draht. Der Proximity-Effekt zeigt sich auch bei hohen Frequenzen. Wenn Drähte nahe beieinander liegen, interagieren ihre Magnetfelder. Dadurch wird Strom in noch kleinere Räume geleitet. Dadurch werden Widerstand und Energieverlust noch schlimmer.

Hinweis: Sowohl der Skin-Effekt als auch der Proximity-Effekt erschweren es den Drähten, hochfrequente Ströme ohne Energieverlust zu übertragen.

Litze-Lösung

Litzendraht behebt den Skin-Effekt, indem viele dünne, isolierte Litzen miteinander verdrillt werden. Jeder Strang ist so klein, dass durch ihn Hochfrequenzströme fließen können. Die Isolierung verhindert, dass der Strom zwischen den Litzen überspringt. Durch das Verdrehungsmuster, Transposition genannt, bewegt sich jeder Strang von der Innenseite zur Außenseite des Bündels. Dies trägt dazu bei, den Strom gleichmäßig zu verteilen und verringert sowohl den Skin-Effekt als auch den Proximity-Effekt. Studien zeigen, dass Litzendrähte einen deutlich geringeren Wechselstromwiderstand haben als Massivdrähte gleicher Größe. Durch die spezielle Verdrillung und Isolierung werden zudem Wirbelstromverluste reduziert. In Hochfrequenzstromkreisen halten Litzen den Energieverlust gering und tragen zu einer besseren Funktion bei. Ingenieure verwenden Litzen in Transformatoren, Induktivitäten und anderen Geräten, die hochfrequente Ströme benötigen. Die besondere Art und Weise, wie Litzen hergestellt werden, trägt dazu bei, Verluste zu reduzieren und die Funktionsfähigkeit der Geräte zu gewährleisten.

Vorteile

Effizienz

Litzendraht trägt dazu bei, dass die Elektronik bei hohen Frequenzen besser funktioniert. Es besteht aus vielen dünnen, isolierten Litzen, die gemeinsam Strom leiten. Dieses Design verteilt den Strom über den gesamten Draht. Litzendraht verhindert den Skin-Effekt und den Proximity-Effekt. Diese Probleme können zu Mehr Widerstand und Energieverschwendung führen. Geräte wie Transformatoren und Induktoren verwenden Litzendraht, um bessere Ergebnisse zu erzielen.

• Litzendraht verwendet viele dünne Litzen, um den Wechselstromwiderstand zu senken.

• Es verhindert Hotspots und sorgt dafür, dass alles kühler bleibt.

• Magnetische Teile können kleiner und leichter sein, da Litzen weniger Metall benötigen.

• Litzendraht ermöglicht den Betrieb von Geräten bei sehr hohen Frequenzen.

Litzen helfen Ingenieuren bei der Herstellung kleinerer und besserer Netzteile. Diese Änderungen sparen Energie und reduzieren die Wärmeentwicklung in der Elektronik.

Reduzierte Verluste

Litzendraht eignet sich hervorragend zur Reduzierung des Wechselstromverlusts. Seine spezielle Konstruktion reduziert den Skin-Effekt und den Proximity-Effekt. Dadurch wird weniger Energie in Wärme umgewandelt. Es geht Mehr Strom an das Gerät.

• Litzendraht verteilt den Strom, sodass Widerstand und Leistungsverlust geringer sind.

• Es reduziert Wirbelstromverluste, die in massiven Drähten Energie verschwenden.

• Litzendraht stoppt Hotspots, sodass Geräte sicherer sind und länger halten.

• Durch geringere Verluste können Geräte länger laufen, ohne zu heiß zu werden.

Litzendraht hilft auch dem Planeten. Isolierungen aus Polyurethan, Polyester und Polyimid halten lange. Einige Hersteller verwenden recyceltes Kupfer und sichere Isolierung, um der Erde zu helfen. Umweltfreundliche Methoden zur Herstellung von Litzen und Regeln wie RoHS und REACH schützen die Natur. Litzen sparen Energie und tragen so dazu bei, dass weltweit weniger Strom verbraucht wird.

Flexibilität

Litzendraht lässt sich leicht biegen und funktioniert daher an vielen Stellen. Die dünnen, isolierten Litzen verdrehen und biegen sich, ohne zu brechen. Dies hilft Ingenieuren, Spulen fest zu wickeln oder Drähte an kleinen Stellen anzubringen.

• Die Polyurethan-Isolierung macht Litzen widerstandsfähig und schwer zu zerkratzen.

• Die Polyesterisolierung verleiht Stabilität und hält Chemikalien fern.

• Durch die Polyimid-Isolierung können Litzendrähte hohe Temperaturen aushalten, was sich gut für Flugzeuge und medizinische Geräte eignet.

• Spezielle Kunststoffe und Mischungen ermöglichen es den Herstellern, Litzen für verschiedene Aufgaben auszutauschen.

Die biegsame Bauweise und die spezielle Isolierung von Litze sorgen für eine längere Lebensdauer. Es funktioniert auch an schwierigen Orten besser. Diese Vorteile machen Litzen zur ersten Wahl für Ingenieure, die starke Hochfrequenzdrähte benötigen.

Litzendrahtanwendungen

Litzendraht wird in vielen modernen Elektronikgeräten verwendet. Aufgrund seiner besonderen Struktur eignet es sich gut für hochfrequente Arbeiten. Es trägt auch dazu bei, dass Geräte mit weniger Energieverschwendung arbeiten. Im Folgenden werden einige Hauptverwendungszwecke von Litzendrähten in verschiedenen Bereichen aufgeführt.

Kabelloses Laden

Drahtlose Ladesysteme benötigen Litzendraht, um gut zu funktionieren. Der Draht hat viele isolierte Litzen. Diese Stränge helfen, Hitze zu stoppen und Energie zu sparen. In Drohnen-Ladepads ermöglichen Litzenspulen einen schnelleren und stabileren Ladevorgang. Sie verringern auch den Energieverlust. Auch Ladestationen für Elektrofahrzeuge verwenden Litzendraht in ihren Spulen. Der Draht verträgt hohe Ströme und Frequenzen. Dadurch bleibt das System kühl und funktioniert einwandfrei. Studien zeigen, dass Litzen die Übertragungseffizienz hoch halten. Dies gilt auch dann, wenn die Spulen nicht perfekt ausgerichtet sind. Aus diesem Grund ist das kabellose Laden für Telefone, Autos und Roboter zuverlässiger.

Hinweis: Litzendraht verringert den Skin- und Proximity-Effekt. Dies ist für das kabellose Laden sehr wichtig.

Transformatoren und Induktoren

Transformatoren und Induktoren verwenden häufig Litzen. In großen Transformatoren senkt die Litze den Wechselstromwiderstand. Dadurch funktioniert das Gerät besser. Elektronik, Rechenzentren und grüne Energiesysteme nutzen Litzen, um Energie zu sparen. Es hilft auch, die Hitze zu reduzieren. Auch Induktoren in Autos, Telefonen und Fabriken verwenden Litzen. Es hilft ihnen, Signale zu filtern und Energie mit weniger Verlusten zu speichern. Automobilhersteller verwenden Litzen in Transformatoren und Induktivitäten für Elektrofahrzeuge. Sie nutzen es auch in Fahrerassistenzsystemen. Dies hilft bei Leistungsänderungen und der Wärmekontrolle.

• Transformatoren in Netzteilen und Konvertern verwenden Litzen, um bessere Ergebnisse zu erzielen.

• Induktivitäten in Smart-Gadgets und 5G-Geräten verwenden Litzendraht für eine gute Signalverarbeitung.

Medizinische und HF-Geräte

Medizinische und HF-Geräte benötigen eine gut funktionierende und sichere Verkabelung. Litzendraht hilft, indem er den Spulenwiderstand und die Hitze senkt. In medizinischen drahtlosen Stromversorgungssystemen wie MRT-Geräten und Hörgeräten sorgen Litzen für die Kühlung der Spulen. Dadurch werden Gewebeschäden gestoppt. Der Aufbau des Drahtes sorgt dafür, dass der Strom gleichmäßig fließt. Dies ist wichtig für Sicherheit und gute Leistung. HF-Geräte wie Radar und Radios verwenden Litzen, um die Signale bei hohen Frequenzen klar zu halten. Im Gesundheitswesen werden Litzen mit Seidenummantelung bevorzugt. Es ist stark und leitet gut. Dadurch halten Geräte länger und funktionieren besser.

Litzen sorgen dafür, dass medizinische und HF-Geräte auch bei hohen Frequenzen sicher und gut funktionieren.

Typen und Auswahl

Litzentypen

Litzendraht gibt es in vielen Ausführungen. Jeder Typ erfüllt unterschiedliche Anforderungen in der Elektronik. Die folgende Tabelle zeigt die Hauptkategorien und Funktionen:

Die Polyesterimid-Folienisolierung zeichnet sich durch ihre hohe Hitze- und Chemikalienbeständigkeit aus. Dadurch halten Litzen an schwierigen Stellen länger.

Die richtige Litz wählen

Die Auswahl der besten Litze für ein Projekt erfordert sorgfältige Überlegungen. Hier einige praktische Tipps:

1. Überprüfen Sie den Frequenzbereich. Wählen Sie die richtige Stranggröße und -anzahl für Ihr Gerät.

2. Sehen Sie sich an, wie viel Strom und Wärme der Draht verträgt. Stellen Sie sicher, dass es der Belastung standhält.

3. Überlegen Sie, wie der Draht gewickelt wird. Die Art und Weise, wie Sie Kurven und Schichten anordnen, wirkt sich auf die Verluste aus.

4. Verwenden Sie Softwaretools, um Verluste vorherzusagen und Designs zu testen. Viele Unternehmen bieten hierfür kostenlose Tools an.

5. Wählen Sie eine Isolierung, die zu Ihrer Umgebung passt. Manche Materialien widerstehen Hitze, Chemikalien oder Feuchtigkeit besser.

6. Stellen Sie sicher, dass der Draht zu Ihrem Raum passt. An engen Stellen helfen flache oder geformte Drähte.

7. Kosten und Zuverlässigkeit in Einklang bringen. Eine gute Litze kann zukünftige Probleme verhindern.

• Die Isolierung an jedem Strang sorgt dafür, dass der Draht sicher und stark bleibt. Es trägt auch dazu bei, dass der Draht an heißen oder rauen Orten gut funktioniert.

• Sprechen Sie für spezielle Anwendungen wie Elektroautos oder medizinische Geräte mit vertrauenswürdigen Lieferanten, bevor Sie Litzen kaufen.

Tipp: Passen Sie die Stranggröße immer an die Frequenz und den aktuellen Bedarf an. Dadurch läuft Ihr Gerät besser und hält länger.

Litzendraht trägt dazu bei, dass die Elektronik besser funktioniert und kühl bleibt. Sein spezielles Design verringert den Energieverlust in Geräten. Studien und Tests zeigen, dass es Haut- und Proximity-Effektverluste reduziert. Dies macht Litze zur ersten Wahl für Hochfrequenzarbeiten. Ingenieure verwenden es beispielsweise in Transformatoren und beim kabellosen Laden. Es wird auch in medizinischen Geräten verwendet. Wenn Sie Mehr erfahren möchten, finden Sie in der folgenden Tabelle vertrauenswürdige Quellen und Forschungsartikel.

FAQ

Was macht Litzendraht für hohe Frequenzen besser als normalen Draht?

Litzendraht hat viele dünne, isolierte Litzen. Jeder Strang trägt einen Teil des Stroms. Dies trägt dazu bei, den Energieverlust durch den Skin-Effekt zu verhindern. Normaler Draht kann dies bei hohen Frequenzen nicht leisten.

Lässt sich Litze problemlos löten?

Einige Litzen verfügen über Beschichtungen, die das Löten erleichtern. Bei anderen müssen Sie zuerst die Isolierung entfernen. Überprüfen Sie immer, welche Art von Kabel Sie haben, bevor Sie beginnen.

Wo verwenden Ingenieure Litzen am häufigsten?

Ingenieure verwenden Litzen in Transformatoren und kabellosen Ladespulen. Es wird auch in medizinischen Geräten und Funkgeräten verwendet. Diese Geräte müssen bei hohen Frequenzen gut funktionieren und Energie sparen.

Funktioniert Litze sowohl für Wechselstrom als auch für Gleichstrom?

Litzendraht eignet sich am besten für Wechselstrom, insbesondere bei hohen Frequenzen. Bei Gleichstrom hilft es nicht, da der Skin-Effekt bei Gleichstrom nicht auftritt.

Wie soll man die richtige Litzenlitze auswählen?

Wählen Sie immer die Adergröße und Isolierung , die zur Frequenz Ihres Geräts und zum Einsatzort passen. Verwenden Sie Tabellen oder bitten Sie einen Lieferanten um Hilfe. Die richtige Wahl macht Ihr Gerät sicherer und funktioniert besser.
