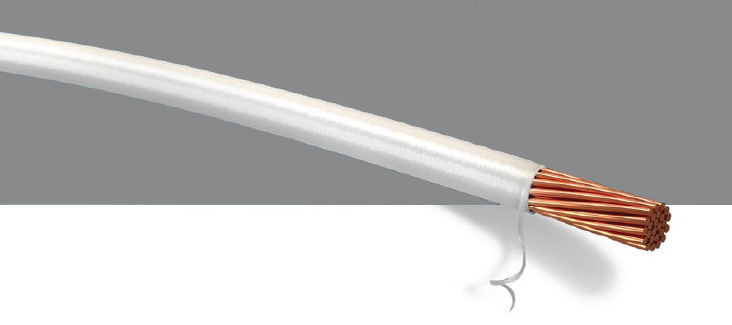

Der Low-Loss Served Litz Wire USTC (Uniform Surface Treatment Coating) ist ein präzisionsgefertigter Leiter, der zur Minimierung von Wirbelstromverlusten in Audiotransformatoren, Induktivitäten und Hochfrequenzanwendungen entwickelt wurde. Dieser Draht besteht aus Mehreren emaillierten Kupferlitzen, die einzeln beschichtet und zu einer Litzenstruktur verdrillt sind. Er verfügt über eine spezielle Außenschicht, die die mechanische Stabilität erhöht und die Kapazität zwischen den Litzen verringert.
Litz-Konstruktion : 100–500 Litzen aus Drähten mit einem Durchmesser von 0,05–0,1 mm reduzieren den Skin-Effekt und erzielen bis zu 30 % geringere Verluste als Vollkerndrähte bei 10 kHz.
Gleichmäßige Beschichtung : Die USTC-Technologie sorgt für eine gleichmäßige Isolationsdicke und verbessert die Impedanzanpassung und Signaltreue in Audiosystemen.
Bespannte Außenschicht : Nylon- oder Polyesterbesatz sorgt für Abriebfestigkeit und sorgt für die Aufrechterhaltung der Strangausrichtung während des Wickelns, wodurch Herstellungsfehler reduziert werden.
Hohe Flexibilität : Die weiche Verseilung ermöglicht eine enge Wicklung auf kleinen Kernen, ideal für kompakte Transformatordesigns.
Temperaturbewertung : Hält bis zu 155 °C stand (Klasse F), geeignet für den Dauerbetrieb in leistungshungrigen Audioverstärkern.
Audiogeräte : Entscheidend für High-Fidelity-Transformatoren in Röhrenverstärkern, Lautsprecherweichen und Phono-Tonabnehmern, da sie Audiodetails und Dynamik bewahren.
HF-Komponenten : Werden in Hochfrequenzinduktivitäten und Baluns verwendet und minimieren die Signalverschlechterung in Kommunikationssystemen.
Medizinische Geräte : Geeignet für MRT-Spulen und Diagnosegeräte, bei denen geringes Rauschen und präzise Signalübertragung unerlässlich sind.
Leistungselektronik : Verbessert die Effizienz von Schaltnetzteilen mit 20–100 kHz.
F: Wie wirkt sich die aufgetragene Schicht auf das Löten aus?
A: Das Umhüllungsmaterial kann vor dem Löten leicht mit einer Flamme oder einem Abisolierer entfernt werden; Es sind keine Spezialwerkzeuge erforderlich.
F: Kann ich die Anzahl der Stränge für ein individuelles Design angeben?
A: Ja, wir bieten kundenspezifische Litzenkonfigurationen mit Litzenanzahlen, Stärken und Versorgungsmaterialien an, die auf Ihre Projektanforderungen zugeschnitten sind.
F: Wie hoch ist die typische Kapazität zwischen den Strängen?
A: Durch die gleichmäßige Isolierung und die verdrillte Geometrie wird die Kapazität zwischen den Strängen auf <10 pF/m minimiert, wodurch Resonanzeffekte reduziert werden.
Detaillierte Informationen zum Litzendraht:
Leiter: Blanker Kupferdraht, verzinnter Draht, emaillierter Draht
Anwendungsbereich: Transformator, isolierter Draht, Motoren
Der Low-Loss Served Litz Wire USTC (Uniform Surface Treatment Coating) ist ein präzisionsgefertigter Leiter, der zur Minimierung von Wirbelstromverlusten in Audiotransformatoren, Induktivitäten und Hochfrequenzanwendungen entwickelt wurde. Dieser Draht besteht aus Mehreren emaillierten Kupferlitzen, die einzeln beschichtet und zu einer Litzenstruktur verdrillt sind. Er verfügt über eine spezielle Außenschicht, die die mechanische Stabilität erhöht und die Kapazität zwischen den Litzen verringert.
Litz-Konstruktion : 100–500 Litzen aus Drähten mit einem Durchmesser von 0,05–0,1 mm reduzieren den Skin-Effekt und erzielen bis zu 30 % geringere Verluste als Vollkerndrähte bei 10 kHz.
Gleichmäßige Beschichtung : Die USTC-Technologie sorgt für eine gleichmäßige Isolationsdicke und verbessert die Impedanzanpassung und Signaltreue in Audiosystemen.
Bespannte Außenschicht : Nylon- oder Polyesterbesatz sorgt für Abriebfestigkeit und sorgt für die Aufrechterhaltung der Strangausrichtung während des Wickelns, wodurch Herstellungsfehler reduziert werden.
Hohe Flexibilität : Die weiche Verseilung ermöglicht eine enge Wicklung auf kleinen Kernen, ideal für kompakte Transformatordesigns.
Temperaturbewertung : Hält bis zu 155 °C stand (Klasse F), geeignet für den Dauerbetrieb in leistungshungrigen Audioverstärkern.
Audiogeräte : Entscheidend für High-Fidelity-Transformatoren in Röhrenverstärkern, Lautsprecherweichen und Phono-Tonabnehmern, da sie Audiodetails und Dynamik bewahren.
HF-Komponenten : Werden in Hochfrequenzinduktivitäten und Baluns verwendet und minimieren die Signalverschlechterung in Kommunikationssystemen.
Medizinische Geräte : Geeignet für MRT-Spulen und Diagnosegeräte, bei denen geringes Rauschen und präzise Signalübertragung unerlässlich sind.
Leistungselektronik : Verbessert die Effizienz von Schaltnetzteilen mit 20–100 kHz.
F: Wie wirkt sich die aufgetragene Schicht auf das Löten aus?
A: Das Umhüllungsmaterial kann vor dem Löten leicht mit einer Flamme oder einem Abisolierer entfernt werden; Es sind keine Spezialwerkzeuge erforderlich.
F: Kann ich die Anzahl der Stränge für ein individuelles Design angeben?
A: Ja, wir bieten kundenspezifische Litzenkonfigurationen mit Litzenanzahlen, Stärken und Versorgungsmaterialien an, die auf Ihre Projektanforderungen zugeschnitten sind.
F: Wie hoch ist die typische Kapazität zwischen den Strängen?
A: Durch die gleichmäßige Isolierung und die verdrillte Geometrie wird die Kapazität zwischen den Strängen auf <10 pF/m minimiert, wodurch Resonanzeffekte reduziert werden.
Detaillierte Informationen zum Litzendraht:
Leiter: Blanker Kupferdraht, verzinnter Draht, emaillierter Draht
Anwendungsbereich: Transformator, isolierter Draht, Motoren
