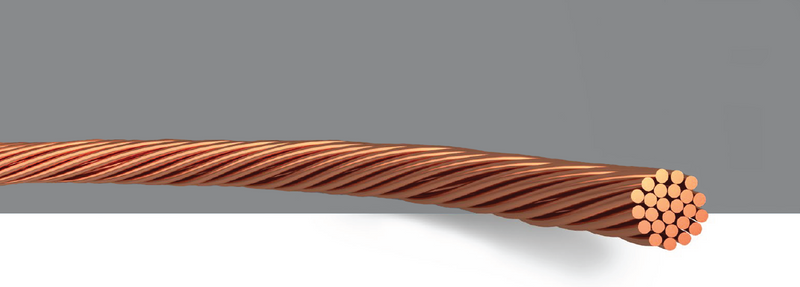

Unser Basic-Litzedraht ist ein spezieller Leiter, der den Energieverlust bei Hochfrequenzanwendungen durch Reduzierung des Skin-Effekts und des Proximity-Effekts minimiert. Der Draht besteht aus Mehreren feinen Kupferlitzen, die jeweils einzeln mit einer dünnen Lack- oder Folienschicht isoliert und in einer bestimmten Konfiguration miteinander verdrillt oder geflochten sind. Diese Konstruktion stellt sicher, dass jeder Strang einen gleichen Anteil des Stroms führt, wodurch die Last verteilt und Wirbelstromverluste reduziert werden.
Die Isolierung zwischen den Litzen besteht typischerweise aus Materialien wie Polyurethan, Polyester oder PTFE, die aufgrund ihrer hohen Durchschlagsfestigkeit und Wärmebeständigkeit ausgewählt werden. Der Draht kann in verschiedene Formen gebracht werden, beispielsweise rund oder rechteckig, und ist in verschiedenen Litzenzahlen und -stärken erhältlich, um bestimmten Frequenzbereichen und Leistungsanforderungen gerecht zu werden.
Reduzierter Skin-Effekt : Durch die Verwendung Mehrerer feiner Litzen vergrößert der Draht effektiv die Oberfläche des Leiters bei hohen Frequenzen und minimiert so die Stromkonzentration in der Nähe der Oberfläche.
Abschwächung des Näherungseffekts : Die verdrillte Litzenkonfiguration verringert die magnetische Kopplung zwischen den Litzen und verringert so den Energieverlust durch benachbarte Leiter.
Hohe thermische Effizienz : Die dünnen Isolationsschichten ermöglichen eine effiziente Wärmeableitung, wodurch der Draht für Anwendungen mit hoher Leistungsdichte geeignet ist.
Flexible Konstruktion : Das Litzendesign bietet hervorragende Flexibilität und ermöglicht ein einfaches Wickeln um Kerne in Induktoren, Transformatoren und Motoren.
Anpassbare Litzenkonfiguration : Wir bieten verschiedene Schlaglängen und Litzenzahlen an, um die Leistung für bestimmte Frequenzbänder, vom kHz- bis zum MHz-Bereich, zu optimieren.
Leistungselektronik : Wird in Hochfrequenztransformatoren, Induktivitäten und Resonanzkreisen in Wechselrichtern, Konvertern und Schaltnetzteilen verwendet.
Audioausrüstung : Ideal für Lautsprecherkabel und Audiotransformatoren, bei denen die Minimierung von Signalverlusten und Verzerrungen bei Audiofrequenzen (20 Hz–20 kHz) von entscheidender Bedeutung ist.
Drahtlose Geräte : Geeignet für Antennen, induktive Ladespulen und HF-Komponenten, bei denen Hochfrequenzleistung und Effizienz unerlässlich sind.
Elektromotoren und Generatoren : Wird in Nutwicklungen von Hochgeschwindigkeitsmotoren verwendet, um Verluste zu reduzieren und den Gesamtwirkungsgrad in Elektrofahrzeugen und Industriemaschinen zu verbessern.
F: Für welchen Frequenzbereich ist die Basic-Litze optimiert??
A: Standardkonfigurationen sind für 10 kHz bis 1 MHz optimiert, wir können jedoch auf Anfrage Designs für niedrigere oder höhere Frequenzen anpassen.
F: Wie unterscheidet sich Litzendraht von normalem Litzendraht??
A: Litzendraht verfügt über eine Einzellitzenisolierung, um Wirbelströme zwischen den Litzen zu verhindern, während normale Litzendrähte nur eine einzige äußere Isolationsschicht haben, wodurch sie bei hohen Frequenzen weniger effektiv sind.
F: Kann der Draht für Gleichstromanwendungen (DC) verwendet werden??
A: Ja, obwohl die Vorteile von Litzen bei Wechselstromanwendungen am deutlichsten sind. Es kann weiterhin für Gleichstrom verwendet werden und bietet eine verbesserte Flexibilität und Haltbarkeit.
F: Wie hoch ist die Temperaturbeständigkeit der Isolierung??
A: Polyurethan-isolierte Litzen sind für 130 °C (Klasse B) ausgelegt, während PTFE-isolierte Varianten bis zu 200 °C (Klasse H) aushalten. Geben Sie Ihre Temperaturanforderungen für die beste Wahl der Isolierung an.
Grundlegende Hauptmerkmale von Litzen:
Reduzierung des Skin-Effekts und des Näherungsverlusts : Durch die Verwendung Mehrerer isolierter Litzen reduziert Litzendraht den Gesamtwiderstand bei höheren Frequenzen.
Hohe Flexibilität : Die feinen Litzen machen Litzendrähte äußerst flexibel und erleichtern die Installation in komplexen Konfigurationen.
Verbesserte Effizienz : Durch die Reduzierung von Verlusten verbessert Litze die Gesamteffizienz elektrischer und elektronischer Systeme.
Thermische Stabilität : Entwickelt, um höheren Temperaturen standzuhalten, ohne sich zu verschlechtern, was die Haltbarkeit und Lebensdauer erhöht.
Grundlegende Litzenanwendungen:
HF-Transformatoren
Drosseln
Schaltnetzteile
Hörgeräte
Sensoren
Vorschaltgeräte
Widerstandsdrähte für Heizanwendungen
Motoren
Grundlegende in Litzendrahtprodukte Einführung
Litzen aus lackierten Magnetdrähten werden entweder für Hochfrequenz- oder Heizungsanwendungen verwendet
Grundlegender von Litzen Produktvorteil
Präzise widerstandsbezogene Fertigung
Sehr breites Anwendungsgebiet (Trocknen, Erhitzen, Aufwärmen)
Verschiedene Leitermaterialien mit hervorragenden mechanischen Eigenschaften verfügbar
Hohe thermische Stabilität
Grundlegende der Litzen technische Parameter
Leiter: Blanker Kupferdraht, verzinnter Draht, emaillierter Draht.
Temperaturbeständigkeitsklasse: Klasse B, Klasse F, Klasse H.
Spannungsfestigkeit: 2 kV
Durchmesser des Einzeldrahtes: 0,05–0,7 mm;
Anzahl der Einzeldrähte: 2~2500 Stück
Außendurchmesser der Litze: 0,01–20 mm
Grundlegende für Litzen : Anpassungsoptionen
Unser Basic-Litzendraht ist in verschiedenen Konfigurationen und Isolierungen erhältlich und kann an spezifische Branchenanforderungen und -standards angepasst werden, um optimale Leistung für jede Anwendung zu gewährleisten.
