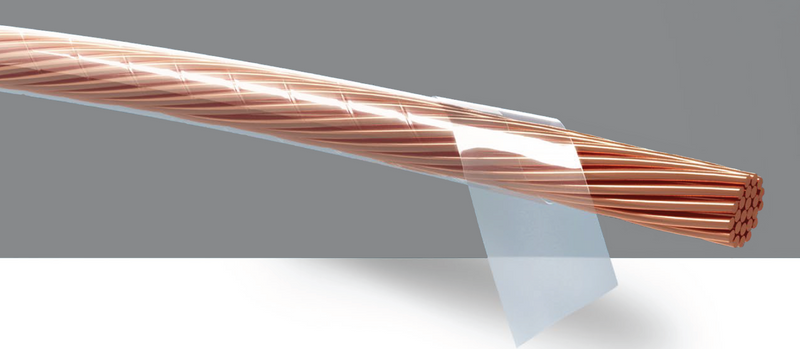

Der hochflexible, mit Klebeband versehene Litzendraht ist ein spezieller Leiter, der für Hochfrequenzinduktivitäten und -transformatoren entwickelt wurde, die sowohl geringe Wirbelstromverluste als auch mechanische Beweglichkeit erfordern. Dieser Draht besteht aus Hunderten feiner emaillierter Kupferlitzen, die mit einem Hochtemperatur-Polyesterband umwickelt sind. Er vereint die Vorteile der Litzenkonstruktion mit verbesserter Wickelstabilität für kompakte, leistungsstarke magnetische Komponenten.
Optimierte Litzenanzahl : 200–800 Litzen aus Drähten mit einem Durchmesser von 0,01–0,05 mm reduzieren den Skin-Effekt um bis zu 40 % bei 50 kHz und übertreffen damit Massivkerndrähte in Hochfrequenzschaltungen.
Bandverstärkung : Das reibungsarme Polyesterband ermöglicht eine 360°-Biegung ohne Strangtrennung und ist somit ideal für Anwendungen mit dynamischen Bewegungen oder engen Spulengeometrien.
Wärmeklasse H : Hält Dauerbetrieb bei 180 °C stand, geeignet für stromhungrige Schaltnetzteile und kabellose Ladespulen.
Design mit geringer Kapazität : Die beabstandete Litzenschichtung und das nichtleitende Band minimieren die Kapazität zwischen den Litzen auf <5 pF/m und reduzieren so Resonanzfrequenzverschiebungen in abgestimmten Schaltkreisen.
Präzisionsisolierung : Die gleichmäßige Emaille-Beschichtung auf jeder Ader sorgt für eine gleichbleibende Durchschlagsfestigkeit (200 V pro Ader) und verbessert so die Gesamtzuverlässigkeit des Drahtes.
Drahtlose Ladepads : Ermöglicht eine effiziente Energieübertragung in Qi-kompatiblen Ladegeräten durch Minimierung von Verlusten in Resonanzinduktoren.
HF-Filterinduktivitäten : Werden in Mobilfunk-Basisstationsfiltern verwendet, um die Signalreinheit über breite Frequenzbänder hinweg aufrechtzuerhalten.
LED-Treibertransformatoren : Reduziert den Energieverlust in Hochfrequenz-Dimmschaltungen (100 kHz+) und verbessert so die Gesamtsystemeffizienz.
Medizinische Bildgebungsspulen : Geeignet für MRT-Gradientenspulen, die geringes Rauschen und eine präzise Steuerung des elektromagnetischen Feldes erfordern.
F: Kann das Band zur Schaltungskennzeichnung in verschiedenen Farben spezifiziert werden?
A: Ja, wir bieten farbige Bänder (schwarz, weiß, rot) zur einfachen Unterscheidung in Mehrleiterkabelbäumen an.
F: Was ist die empfohlene Mindestlöttemperatur?
A: Verwenden Sie einen Lötkolben, der auf 300–350 °C eingestellt ist, um eine Beschädigung der Emaille-Beschichtung zu vermeiden. Das Vorverzinnen der Litzen verbessert die Zuverlässigkeit der Verbindung.
F: Wie wirkt sich Feuchtigkeit auf die Klebeeigenschaften des Klebebands aus?
A: Das Band verwendet einen feuchtigkeitsbeständigen Klebstoff, der für eine relative Luftfeuchtigkeit von 95 % ausgelegt ist und eine langfristige Bindung der Strähnen in feuchten Umgebungen gewährleistet.
Detaillierte Informationen zu umwickelten Litzendrähten:
Wickeldraht Kat.-Nr. Nr.: YSWP-B/F, YSWP-B/F
Leiter: Verzinnter Draht, emaillierter Litzendraht
Isolationsschichten: Eine, zwei, drei
Isolationsmaterial: PET, PPS, PI
Temperaturbeständigkeitsklasse: Klasse B, Klasse F, Klasse H
Spannungsfestigkeit: AC 6KV/60s kein Ausfall
Anwendbarer Bereich: Automobil, Stromversorgung, Kommunikation,
Sicherheitsvorschriften: UL2353,UL60950, UL60601
