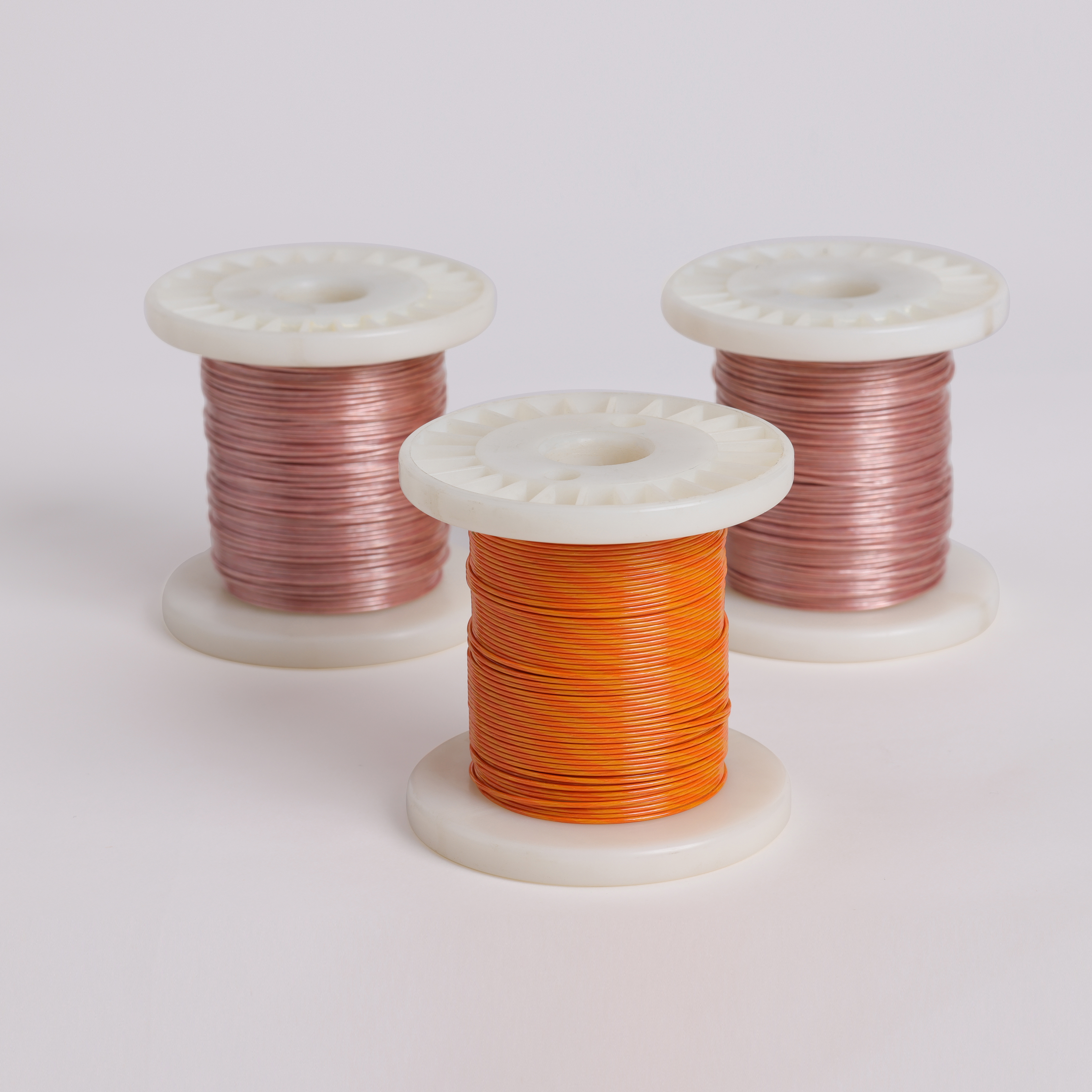

Der dreifach isolierte Hochleistungsdraht ist ein robuster elektrischer Leiter, der für industrielle Anwendungen entwickelt wurde, die maximale Sicherheit und Haltbarkeit in rauen Umgebungen erfordern. Mit drei unterschiedlichen Isolationsschichten – einer inneren Polyimidschicht, einem mittleren Glasfasergeflecht und einem äußeren PVC-Mantel – bietet dieser Draht hervorragenden Schutz gegen mechanische Einwirkungen, chemische Einwirkungen und elektrische Fehler.
Dreifaches Isoliersystem :
Schicht 1 : Polyimid-Email (150 °C-Einstufung) für primäre elektrische Isolierung (500 V Spannungsfestigkeit).
Schicht 2 : Geflochtene Glasfaserverstärkung erhöht die Zugfestigkeit auf 500 N und widersteht Abrieb durch bewegliche Teile.
Schicht 3 : Flammhemmender PVC-Mantel (UL94 V-0) mit ölbeständigen Zusätzen, ideal für Maschinenschmierumgebungen.
Sicherheitskonformität : Erfüllt IEC 60332-1 für Flammwidrigkeit und EN 60811 für chemische Beständigkeit, wodurch Ausfallzeiten aufgrund von Kabelfehlern reduziert werden.
Extreme Umgebungseinstufung : Funktioniert bei -40 °C bis +125 °C und hält Mehr als 10.000 Biegezyklen bei einem Radius von 10 mm stand, geeignet für die Verkabelung von Roboterarmen.
Hohe Stromkapazität : Erhältlich in den Größen 10–4 AWG, unterstützt bis zu 85 A Dauerstrom in Hochleistungs-Motorstromkreisen.
EMI-Abschirmungsoption : Die optionale Abschirmung aus verzinntem Kupfergeflecht (85 % Abdeckung) reduziert elektromagnetische Störungen in der Verkabelung des Steuerungssystems.
Industrieroboter : Werden in Gelenkarm-Kabelbäumen verwendet und widerstehen Öl, Fett und Ermüdung durch wiederholte Bewegungen.
Bergbauausrüstung : Geeignet für Untertagebohrmaschinen, Förderbänder und Pumpen, die Staub, Wasser und starken Vibrationen ausgesetzt sind.
Schwermaschinen : Entscheidend für Baggersteuerungssysteme, die Elektrifizierung von Kränen und die Verkabelung landwirtschaftlicher Traktoren.
Stromerzeugung : Installiert in Schalttafeln und Generatorleitungen von Gasturbinen, um die Zuverlässigkeit in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit zu gewährleisten.
F: Kann dieser Draht in explosionsgefährdeten Bereichen verwendet werden?
A: Der flammhemmende Mantel erfüllt die ATEX-Standards für funkenfreie Anwendungen bei Verwendung mit zugelassenen Kabelverschraubungen.
F: Wie hoch ist die maximale Nennspannung für die dreifach isolierte Version?
A: Standardmodelle sind für 600 V Wechselstrom ausgelegt; Varianten mit höherer Spannung (1 kV) sind mit dickeren Isolationsschichten erhältlich.
F: Wie soll ich die Glasfasergeflechtschicht abschließen?
A: Schneiden Sie das Geflecht 5 mm von der Außenhülle zurück und befestigen Sie es mit einem Schrumpfschlauch, um ein Ausfransen beim Anschließen zu verhindern.
Polyesterisolierter Draht
Polyesterisolierter Litzendraht
Teflonisolierter Draht
Teflonisolierter Litzendraht
Mit Klebeband isolierter Draht
Mit Klebeband isolierter Litzendraht
Selbstklebende Spule
PPS- und PEEK-isolierter Draht

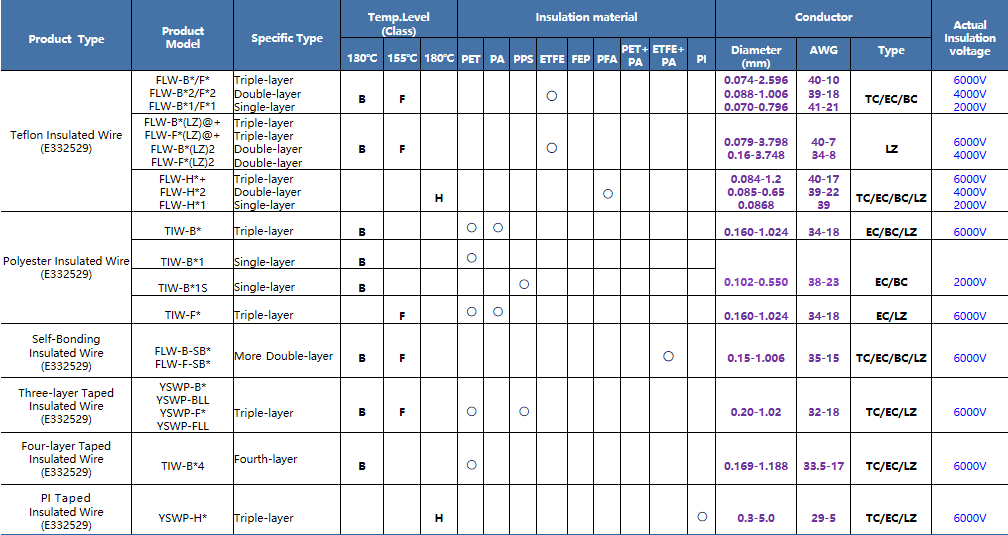

Isolierte Material- und Leitertypen
Zusätzlich zu unseren standardmäßigen dreischichtigen isolierten Drähten bieten wir maßgeschneiderte Isolationsschichten an, die auf spezifische Anforderungen zugeschnitten sind. Unsere Isoliermaterialien reichen von PET, PA, ETFE, FEP, PFA, PI, PPS bis hin zu PEEK und decken unterschiedliche Fertigungsanforderungen ab. Als Leiter bieten wir verzinnte Kupferdrähte, Lackdrähte, blanke Kupferdrähte und verlustarme Drähte an.
Temperatur und Spannungsfestigkeit
Unsere Teflonlitzen und Bandlitzen sind durch spezielle Verarbeitungstechniken auch in Flachdrahtform erhältlich. Unsere Produkte erfüllen eine Vielzahl von Temperaturbeständigkeitsstandards, von 130 °C Klasse B, 155 °C Klasse F bis 180 °C Klasse H. Was die Spannungsbeständigkeit betrifft, unterstützen unsere Drähte problemlos bis zu 6 kV und können je nach Kundenwunsch an höhere Spannungsanforderungen angepasst werden.
Sicherheitsverordnung
Unsere Produkte entsprechen den Sicherheitsvorschriften, einschließlich UL2353, UL60950, UL1446, IEC/EN62368 und IEC/EN60065. Neben Komponenten-UL-Zertifizierungen bieten wir auch von Yu Sheng entwickelte UL-Systemzertifizierungen an, die es unseren Kunden ermöglichen, ihre F&E-Prozesse effizient zu beschleunigen.
